PERCOBAAN 1

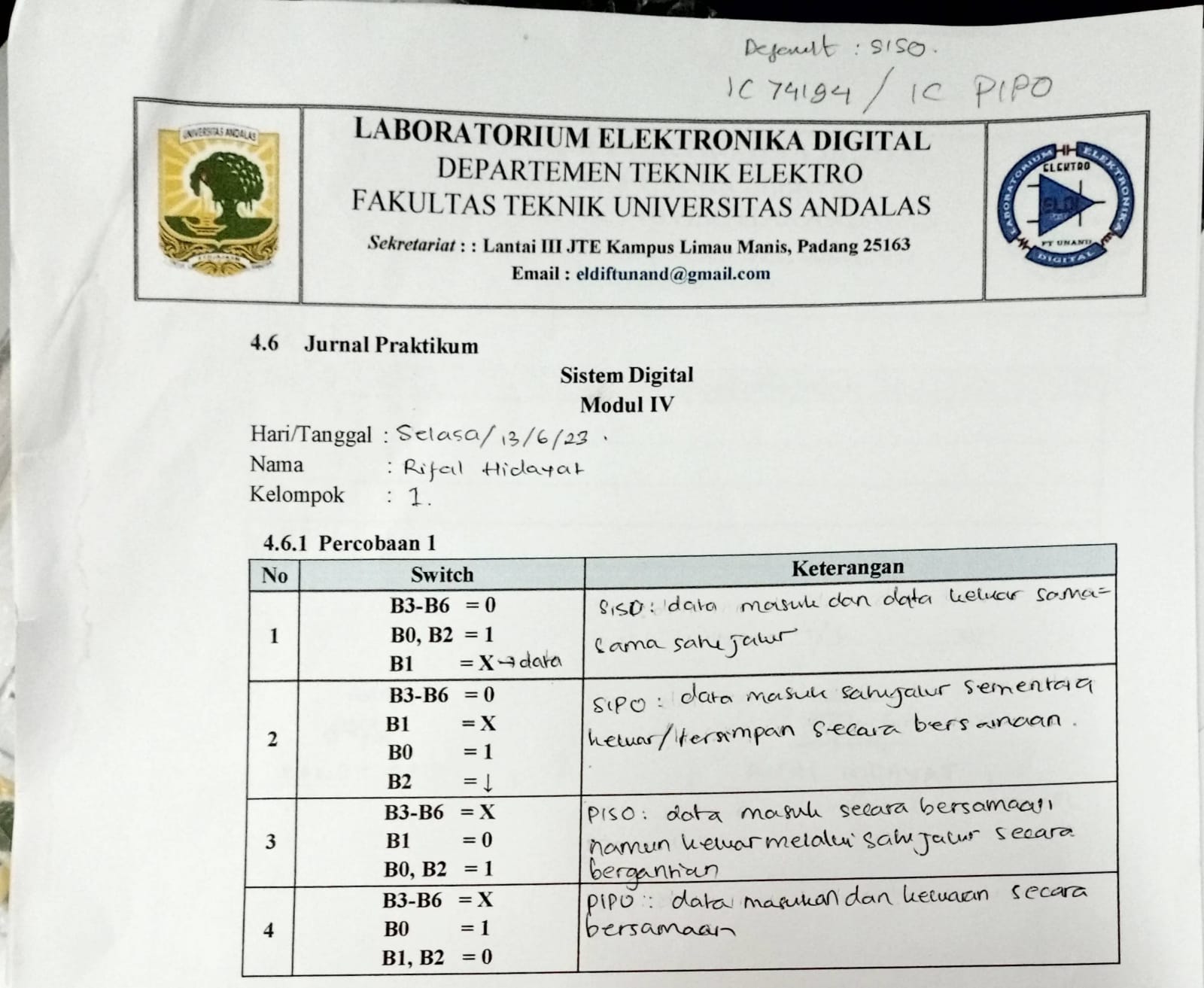

1. Analisa output yang dihasilkan tiap-tiap kondisi
Pada kondisi 1, data diinputkan pada 1 jalur yaitu pin B1. Output kondisi ini berupa pergeseran data secara bergantian, artinya output juga satu jalur. hal ini menunjukkan prinsip SISO dimana input dan output sama-sama satu jalur
Pada kondisi 2, data masuk juga melalui satu jalur (sama seperti kondisi 1) sementara keluar secara bersamaan (dalam 4 jalur). Kondisi ini menunjukkan konsep SIPO yaitu input satu jalur menghasilkan output bersamaan.
Pada kondisi 3 data merupakan variasi nilai B3-B6, artinya data input masuk bersamaan (paralel) namun dihasilkan output yang bergeser satu persatu dalam satu jalur. Hal ini menunjukkan prinsip PISO yaitu input paralel menghasilkan data satu jalur.
Sementara itu pada kondisi 4 data input merupakan variasi nilai B3-B6 (sama seperti kondisi 3) yaitu masuk secara bersamaan. Output kondisi ini juga berupa nilai yang muncul secara bersamaan (dalam beberapa output). Hal tersebut menunjukkan sifat shift register jenis PIPO (paralel in-paralel out).
